Introducción a la electrónica de potencia. Problema 6. Máquinas eléctricas.

Problema. El circuito mostrado en la figura es muy sensible a las variaciones del voltaje de entrada . Si el voltaje pico de la entrada fuera a decrecer, el tiempo que toma el condensador para cargarse hasta el voltaje de transición conductiva del DIAC se incrementaría y el SCR se dispararía más tarde en cada semiciclo. Entonces, el voltaje rms suministrado a la carga será reducido por dos causas, el bajo pico de voltaje y el atraso en el encendido. Este mismo efecto ocurre en la dirección opuesta, si se incrementa . ¿Cómo podría modificarse este circuito para reducir la sensibilidad a las variaciones del voltaje de entrada?

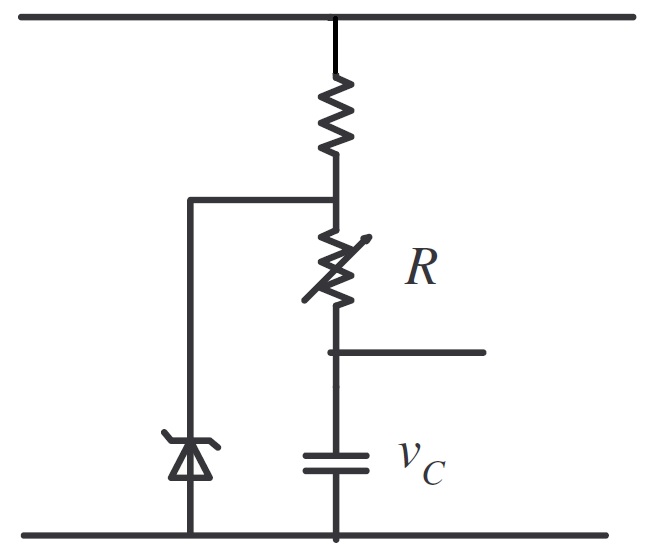

Solución. Si el voltaje carga al capacitor podría ser constante o casi serlo, entonces el efecto de retroalimentarse estaría deteniéndose y el circuito sería menos sensible a las variaciones de voltaje. Una forma de resolver esto es utilizar un diodo Zener que dispare un voltaje más alto que el $latex V_{BO} para el DIAC que está través del circuito de carga RC. Este diodo mantiene el voltaje constante el circuito RC, de modo que el tiempo de carga del capacitor no se vea afectado por los cambios en el voltaje de la fuente de alimentación. En la siguiente figura se muestra el circuito donde se ha añadido el diodo Zener.
