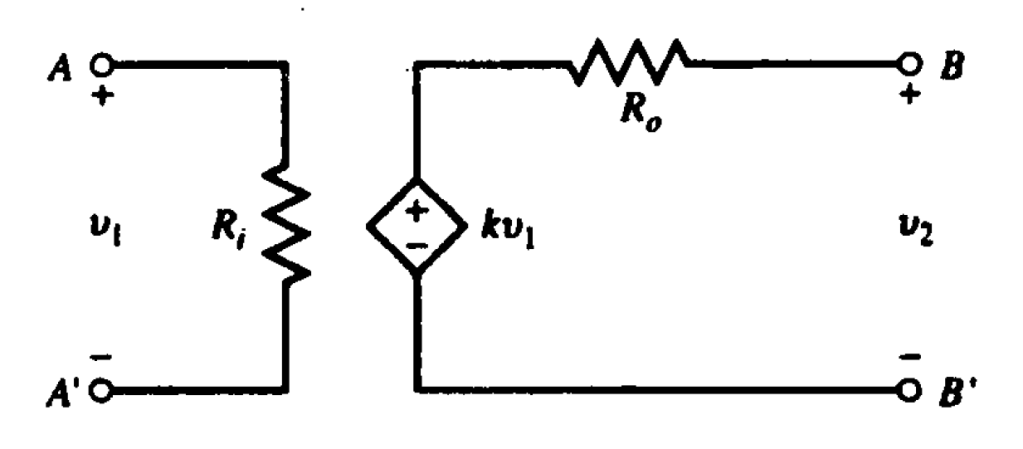

Un amplificador es un dispositivo que aumenta el valor de una señal. El núcleo de un amplificador es una fuente controlada por una señal de entrada. Un modelo simplificado de un amplificador de tensión es el que se representa en la figura 1. Las terminales de referencia de la entrada y de la salida suelen conectarse juntos y son el nodo de referencia común. Cuando la salida está en circuito abierto se tiene que , donde es el factor de multiplicación, llamado ganancia en circuito abierto. Las resistencias y son las resistencias de entrada (input) y la de salida (output) del amplificador, respectivamente.
Figura 1. Modelo de un amplificador.

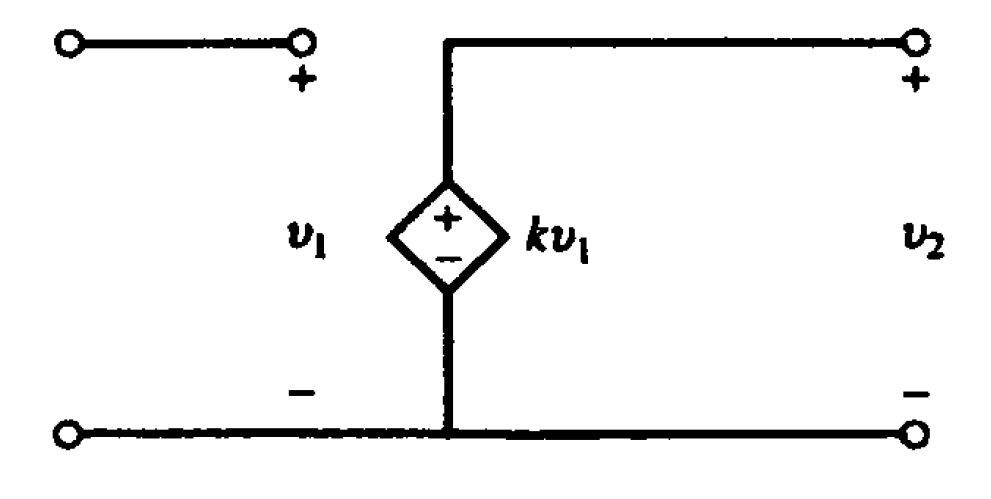

Para un mejor funcionamiento del amplificador es deseable que sea grande y sea pequeña. En un amplificador ideal, y , como se ve en la figura 2. Si los valores de las resistencias difieren de los anteriores, la ganancia total puede quedar reducida.
Figura 2. Modelo de un amplificador ideal.
Relación v_2/v_s
Caso 1. Cuando no hay carga en la salida del amplificador
Una fuente de voltaje con una resistencia interna se conecta a la entrada de un amplificador de voltaje que tiene una resistencia de entrada (figura 3).
Figura 3. Conexión de una fuente de voltaje y la resistencia interna en el amplificador.
Para obtener la relación , primero se utiliza el divisor de voltaje para obtener
Después, el voltaje de salida es
Finalmente
Caso 2. Cuando hay carga en la salida del amplificador

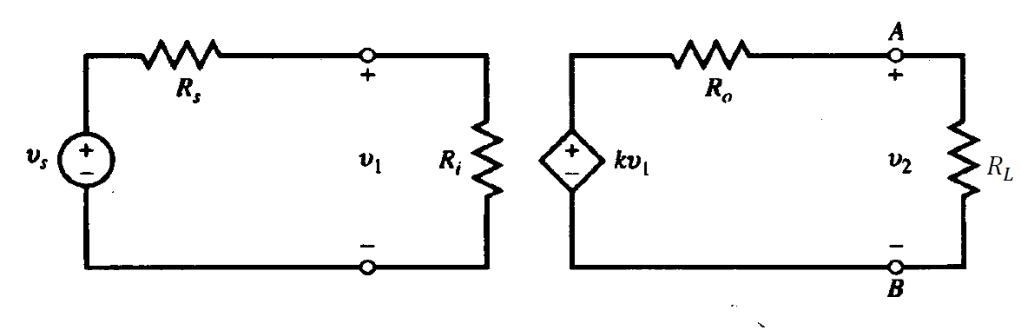

Una fuente de voltaje con una resistencia interna alimenta una carga a través de un amplificador con unas resistencias de entrada y salida y , respectivamente.
Figura 3. Conexión de una fuente de voltaje y la resistencia interna (lado izquierdo) y una resistencia de carga (lado derecho) en el amplificador.
Para obtener la relación , primero se determina por medio de la división de voltaje
Por división de voltaje, es posible determinar .
Por último, sustituyendo
Para este caso, la ganancia se reduce aún más por el factor , el cual hace que el voltaje de salida dependa de la carga.
