Introducción
En ciertos circuitos eléctricos es difícil cuantificar corrientes, voltajes y resistencias mediante la aplicación de las ecuaciones de circuitos en serie y paralelo. En otras ocasiones no se pueden aplicar, ya que no presentan componentes unidos en esta forma o resulta complejo hacerlo. En estos casos, existe un método más adecuado y general basado en las leyes de Kirchhoff – Gustav Robert Kirchhoff (1839-1894), físico alemán pionero del análisis de los circuitos eléctricos a mediados del siglo XIX, ligado también al descubrimiento del análisis espectral en colaboración con Bunsen.
Primera ley de Kirchhoff
La primera ley de Kirchhoff establece que la suma de todas las intensidades de corriente que llegan a un nodo (punto donde se unen varios conductores) de un circuito es igual a la suma de todas las intensidades de corriente que salen del mismo. Por convención, las corrientes que entran a un nodo son positivas y las que salen, negativas.

Segunda ley de Kirchhoff
En un circuito cerrado o malla, la suma de la fuerza electromotriz (fem) que proporcionan las fuentes de energía es igual a la suma de caídas de tensión (voltaje) IR que presentan en cada una de las resistencias del circuito.
Al examinar el interior de un televisor, computadora, grabadora, aparato estereofónico o automóvil, se ven circuitos electrónicos complejos conectados por alambres o integrados en chips que tienen varias fuentes de energía, resistores y otros dispositivos interconectados en una red.
En estos circuitos electrónicos se conocen generalmente algunas fem, resistencias y corrientes, y aquí, mediante la aplicación de las leyes de Kirchhoff, es posible conocer el voltaje o la corriente. Por eso, en la resolución de circuitos eléctricos se deben hacer las siguientes consideraciones:
- Las corrientes que entran a un nodo son positivas y las que salen, negativas.
- Se deben suponer inicialmente el sentido de las corrientes.
- Si el resultado numérico de una corriente es negativo, indica que el sentido correcto es el contrario.
- Hay que hacer el recorrido de las mallas del circuito en un mismo sentido; por ejemplo, el de las manecillas del reloj.
- Si al hacer el recorrido de la malla se encuentra primero la terminal negativa de la batería, la fem se considera positiva.
- Si al hacer el recorrido éste tiene el mismo sentido que el de las corrientes supuestas, la caída de tensión (IR) se considera positiva.

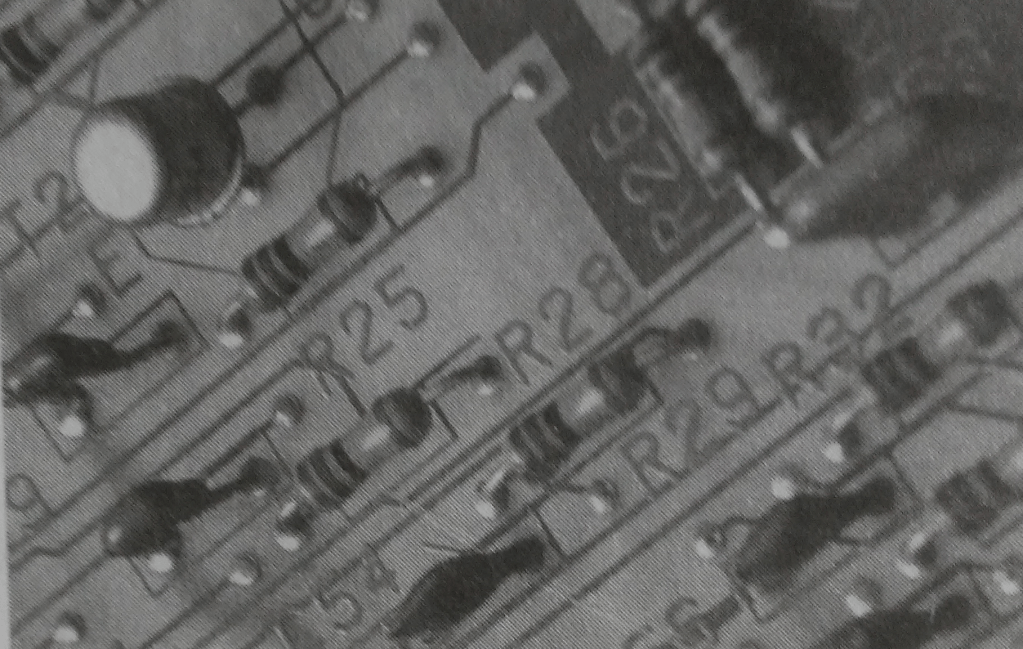

Figura 2. Circuitos electrónicos.
Problemas resueltos

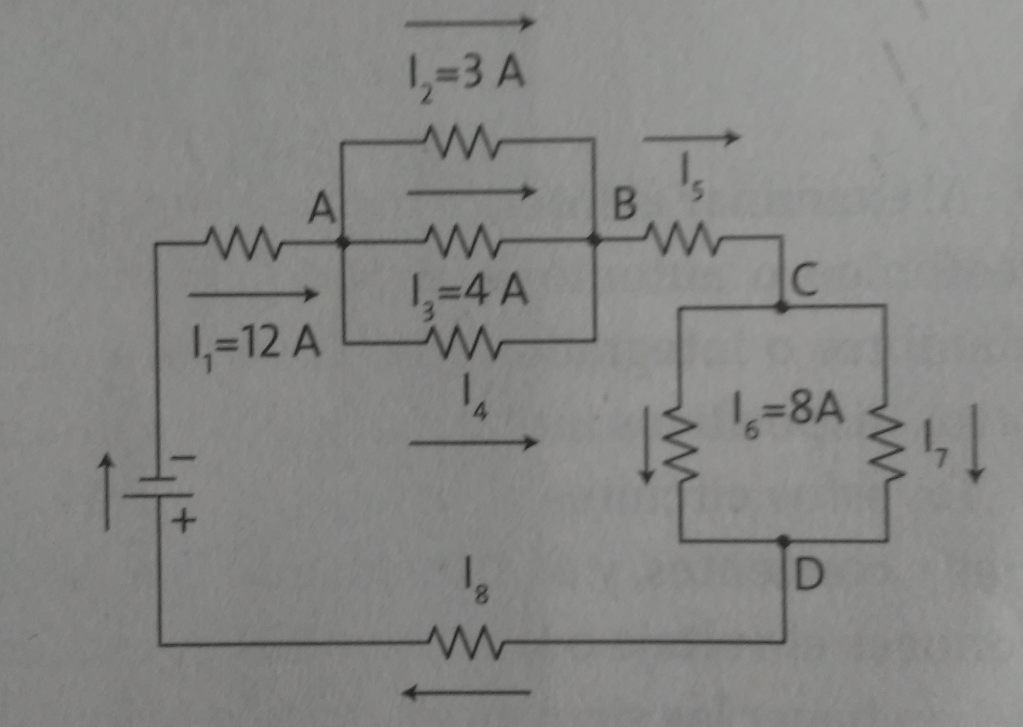

Problema 1. Aplicando la primera ley de Kirchhoff al siguiente circuito eléctrico, determinar el valor de las intensidades ,
,
y
.

Solución. Se realiza la ubicación del sentido de corrientes y se identifican los nodos.

Se aplica la primera ley de Kirchhoff en el nodo A.
Sustituyendo
Se aplica la primera ley de Kirchhoff en el nodo B.
Sustituyendo
Aplicando el mismo procedimiento para el nodo C.
Sustituyendo
Y en el nodo D
Sustituyendo
Se concluye que los valores de cada valor de la intensidad es ,
,
y
; se obserca que todos los signos de cada resultado son positivos, esto significa que los sentidos supuestos de las corrientes son correctos.

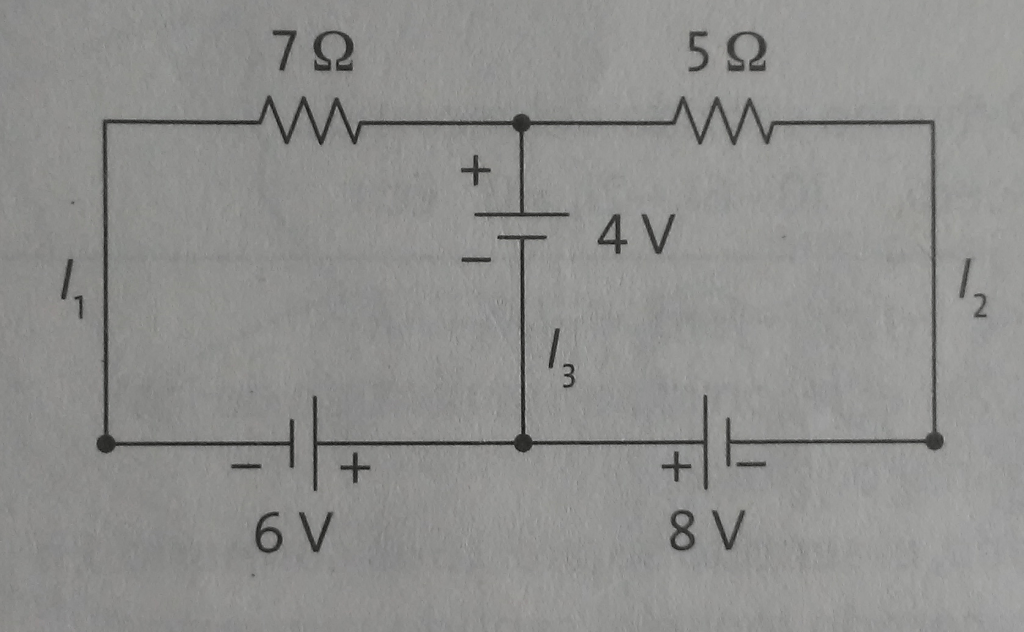

Problema 2. Aplicando la segunda ley de Kirchhoff al circuito eléctrico siguiente, determinar los valores de las corrientes e
.

Solución. Se realiza la suposición del sentido de las corrientes.

Después, se aplica la segunda ley de Kirchhoff a la malla 1.
Las fem son negativas debido a que al momento de realizar el recorrido en el sentido de las manecillas del reloj, se encuentra en cada caso primero la terminal positiva de la batería, mientras que es positivo debido a que presenta el mismo sentido del recorrido.
Realizando la sustitución
Este resultado tiene un signo negativo, lo que indica que el sentido correcto es contrario al supuesto.
Aplicando la segunda ley de Kirchhoff a la malla 2.
Las fem son positivas debido a que al momento de realizar el recorrido en el sentido de las manecillas del reloj, se encuentra en cada caso primero la terminal negativa de la batería, mientras que es negativo porque presenta el recorrido en sentido opuesto.
Realizando la sustitución
Este resultado tiene un signo negativo, lo que indica que el sentido correcto es contrario al supuesto.
Finalmente, los resultados obtenidos son y
.

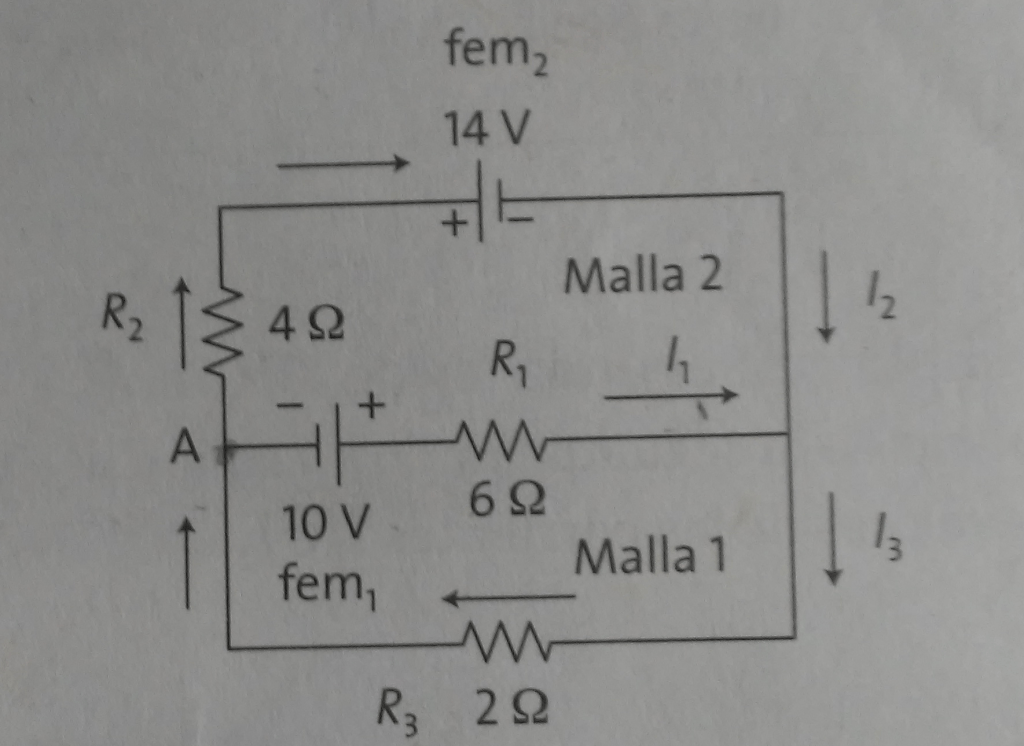

Problema. Aplicando la primera y segunda ley de Kirchhoff al circuito eléctrico siguiente, calcular el valor de las corrientes ,
e
.

Solución. Se realiza el supuesto recorrido del sentido de las corrientes

Despues, aplicando la segunda ley de Kirchhoff a la malla 1, resulta que
La primera fem es positiva ya que al recorrido en el sentido de las manecillas el reloj se encuentra primero la terminal negativa mientras que y
. Sustituyendo
Aplicando la segunda ley de Kirchhoff a la malla 2, resulta que
La primera y segunda fem son negativas ya que al recorrido en el sentido de las manecillas el reloj se encuentra primero la terminal positiva, es negativa porque al hacer el recorrido el sentido supuesto es contrario y para
resulta positivo porque el recorrido repite el sentido supuesto (va en la misma dirección). Sustituyendo
Luego, utilizando la primera ley de Kirchhoff al nodo A
Así que, se tiene este sistema de ecuaciones
– – – (1)
– – – (2)
– – – (3)
Sustituyendo la ecuación (3) en (1), resulta
Despejando
Sustituyendo este despeje con la ecuación (2)
Sustituyendo en la ecuación despajada
Una vez obtenido los valores de y
, se sustituye en la ecuación (3)
Se concluye que ,
y
; el signo negativo indica que el sentido correcto es el contrario al supuesto.
