Introducción a la electrónica de potencia. Problema 9. Máquinas eléctricas.

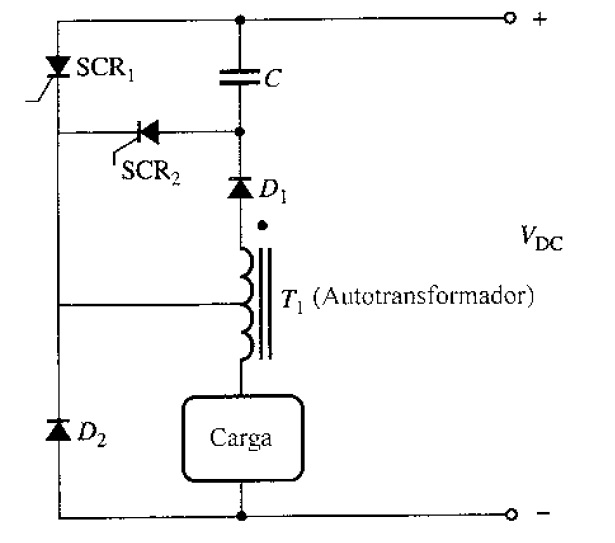

Problema. En el circuito de la figura, es un autotransformador cuyo toma está exactamente en el centro de su devanado. Explique la operación de este circuito. Si la carga es inductiva, dibuje el voltaje y la corriente de carga. ¿Cuál es el propósito del ? ¿Cuál es el propósito de ? (Este arreglo de circuito recortador se conoce como circuito Jones).

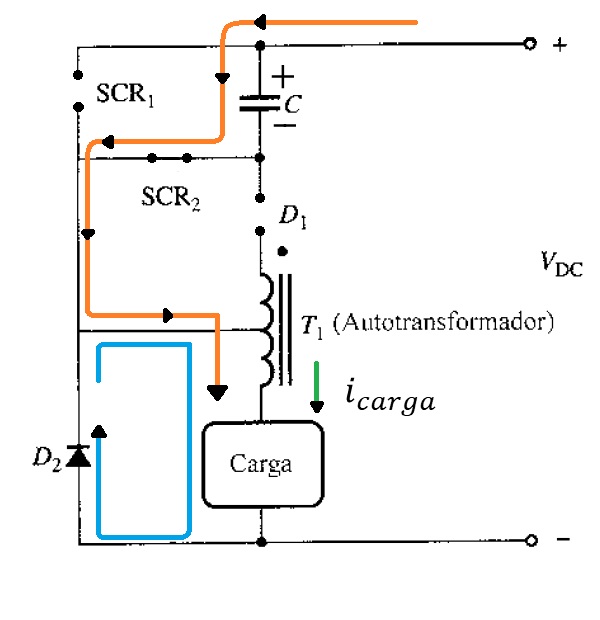

Solución. Primero, se supondrá que el se ha disparado. Cuando esto ocurre, la corriente fluirá desde la fuente de poder a través del y la parte inferior del transformador hacia la carga. Al mismo tiempo, un voltaje será aplicado la parte inferior del transformador que es positivo el parte superior del devanado con respecto al devanado inferior. Este voltaje induce un voltaje igual en la parte superior del devanado del autotransformador, desviando el diodo de polarización y causando que la corriente se eleve mediante con el capacitor . Esta corriente causa que sea cargado con un voltaje que es positivo en su parte inferior con respecto a su parte superior.

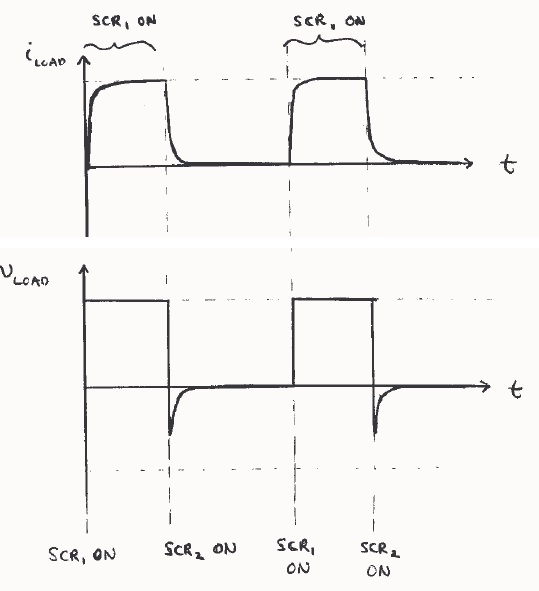

Ahora, se va a suponer que el se ha disparado. Cuando está encendido, el capacitor aplica un voltaje de polarización inversa a , haciendo que lo apague. Entonces, la corriente a través del capacitor, , y la carga se muestran en la figura 3.9.3. Esta corriente carga a con un voltaje de polaridad opuesta.

El interrumpirá cuando el cargador esté completamente cargado. Alternativamente, será interrumpido por el voltaje que pasa a través del capacitor si es disparado antes de que el contrario lo interrumpa.

En este circuito, el controla la alimentación aplicada a la carga, mientras que controla cuando se apague. En este circuito, el diodo es un diodo de giro libre, que permite la corriente en la carga a continuar fluyendo por corto tiempo después de que se apague.
